MT系列:  1KVA~10KVA逆变电源

一、概述

MT系列专用逆变电源是针对通信系统、铁路系统、电力系统的要求而精心开发设计的新一代智能型专用高频逆变电源,以满足通信、铁路、电力各个应用环境对供电电源高品质和高可靠性的要求,并适用于一切对电源干扰敏感,需要稳定、可靠、净化的不间断正弦波交流输出的系统。

二、功能和特点

(1)MT系列为智能型专用逆变电源,采用智能化微电脑DSP控制技术,采用先进的控制理论和成熟稳定的高频逆变模式,能快速响应外部环境的变化,实时提供不间断的完全高品质的交流输出。

(2)采用先进的PWM+SPWM脉宽调制技术,输出为稳频稳压、滤除杂讯、失真度低的纯净正弦波。

(3)先进的DC-AC电气隔离技术,有别于其他伪隔离的模式,真正实现DC与AC在所有回路完全电气隔离,满足所有应用系统的隔离要求,消除所有可能的交互干扰。

(4)具备开机自检功能,带载能力强、负载兼容性好;内置旁路开关,提高了逆变电源供电的连续性、可靠性。

(5)具备市电直接开机功能,允许用户在无直流输入时,旁路市电输出给负载供电;允许在开机状态下切断直流,自动切换到市电旁路,不影响负载的供电,方便对蓄电池进行维护和更换。

(6)具备市电输入50HZ/60HZ自适应功能,即可跟踪和记忆市电输入频率并逆变输出相同的频率模式,使逆变器的输入频率范围达到44Hz~66Hz,输出50Hz或60Hz,广泛的适应不同的电网和设备需求。

(7)具备智能型无人值守功能,在出现直流电压过高或过低、市电掉电等关断输出后,直流电压或市电恢复正常,电源自动恢复输出,尤其适用于无人值守的通讯基站。

(8)具有完善的安全保护功能,具备直流输入防反接和直流输入缓冲保护,具备过压、过载、短路、过温、逆变故障等全面保护措施。

(9)采用先进的反灌杂音抑制技术,与其他共用直流屏的通讯设备互不干扰,交流输入端采用多重滤波,消除市电电网的干扰,满足应用系统需要主用交流电源的需求。

(10)提供A型和D形两种工作模式,其中:

A型逆变电源在有市电时,处于市电输出模式,当市电输入故障时自动切换到逆变输出。

D型逆变电源正常工作在逆变输出模式,当直流输入故障时自动切换到市电旁路输出。

(11)具备丰富的LED/LCD状态显示和报警信号显示功能,提供完备可亲的人机操作接口。

(12)提供3组无源干结点,分别用于直流输入低电压故障、交流输入故障、设备故障告警。

(13)提供标准RS232通信接口,支持实时数据通讯功能,利用监控软件实时监控和管理逆变电源工作情况。

(14)通过外接SNMP适配器,实现逆变电源的上网功能,达到网络监控和管理的目的。

二、              技术特性和参数

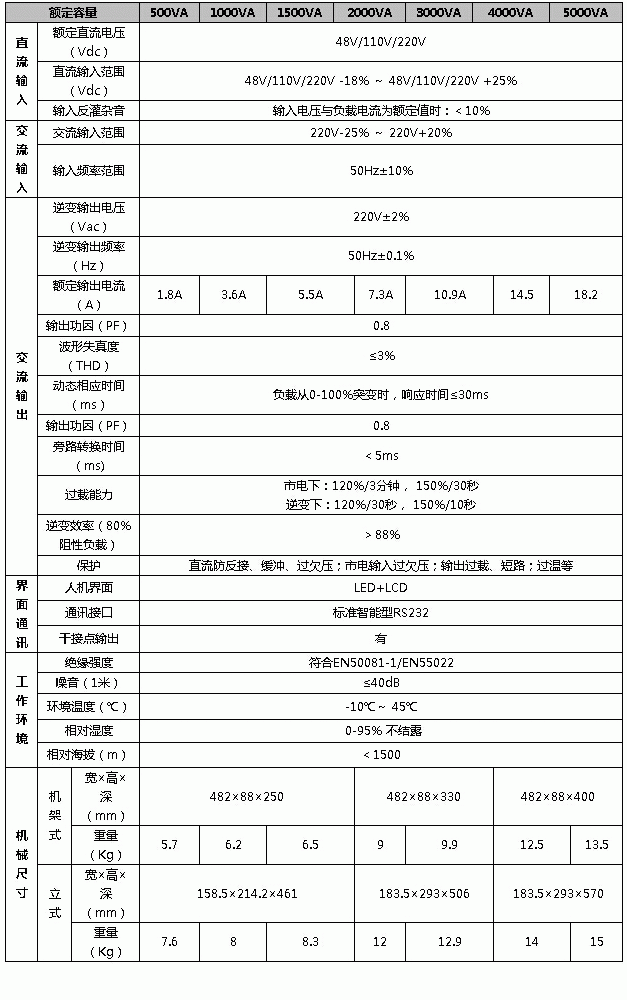

1、技术参数

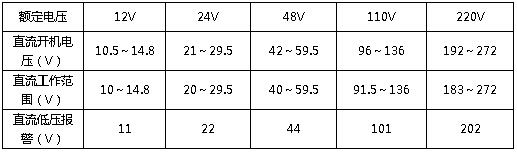

2、输入直流开机电压与工作范围











说明:

(1)为了保护蓄电池,只有当蓄电池电压处于开机电压范围之内时,逆变器才能正常开机

(2)开机进入工作状态后,只要蓄电池电压处于工作电压范围之内,逆变器都能正常工作。当蓄电池电压降到报警电压下限时会有电压低告警,继续下降到工作电压下限时逆变器关机。

三、              结构和原理

1、硬件结构及工作原理

说明:本机型采用先进的PWM+SPWM高频技术,使用DSP作为主控制芯片,是先进的智能控制和成熟稳定的逆变模式之完美结合。

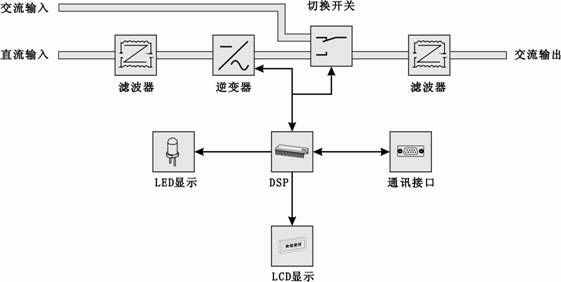

原理框图

2、运行模式

(1)AC供电模式

即A型逆变器工作模式,即逆变器在有市电的情况下用市电给负载供电,在市电异常时启动切换到逆变工作。

(2)DC供电模式

即D型逆变器工作模式,在正常情况下,D型逆变器一直工作在逆变输出状态,在直流发生故障情况下输出切换到市电旁路。

2、外观及指示灯

(1)外观

机架标准型



1~5KVA





(2)前面板

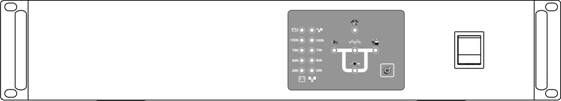

简易机架标准型

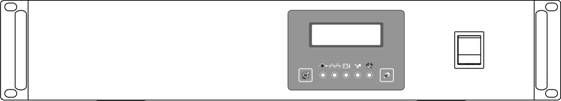

液晶显示机架专业型

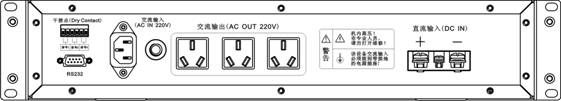

(3)后面板

简易机架标准型



液晶显示机架专业型

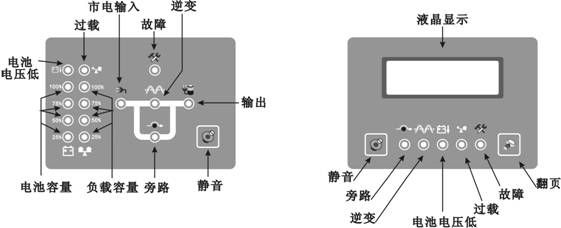

(4)指示灯

简易机架标准型                              液晶显示机架专业型
