MT2000系列--壁挂电源
在线咨询
  • 产品详情

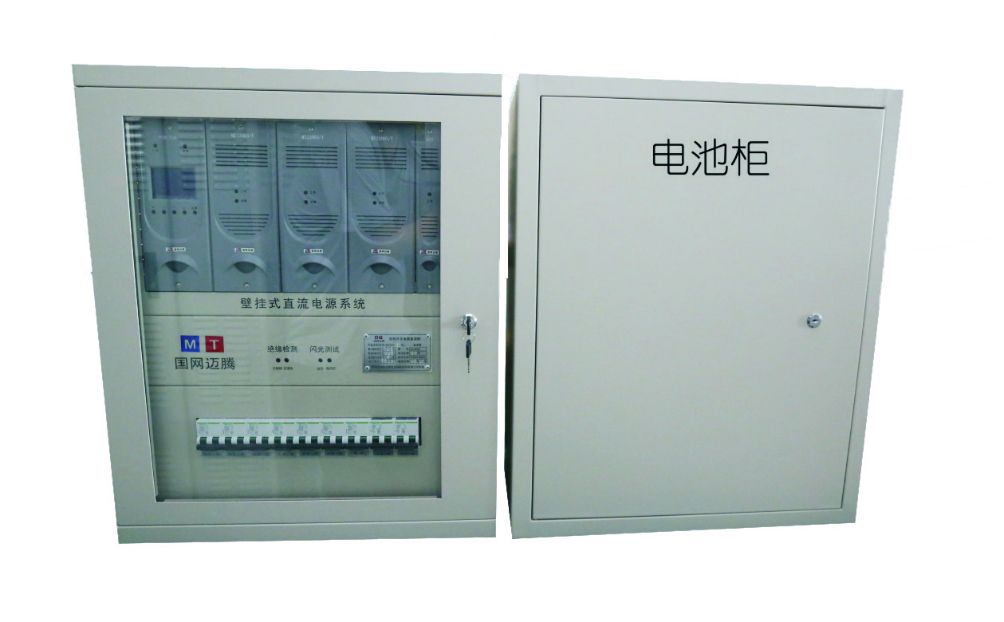

MT2000系列--壁挂式直流电源

一、概述

MT2000系列壁挂电源系统是我公司专为小容量电力直流系统而设计;适合小型开关站、小型用户变电站、系统采用一体化设计思想,由整流模块、监控模块、降压单元、配电单元和电池安装箱构成;具有体积小、结构简单、独立构成系统等特点;监控模块采用LCD汉字菜单显示,对系统监控和电池自动化管理功能完善,具有与自动化系统连接四遥接口,提供RS232和RS485两种通讯接口选择,提供RTU、CDT、MODBUS三种通讯规约选择。

二、系统功能特点

1、适合构成38AH/220V、65AH/110V以下的系统。

模块、监控单元和降压单元均采用带电插拔结构,

安装、维护方便。可安装3个3.0A/220V、

5.0A/110V自然冷模块。降压单元具有自动硅链降压功能,

最大电流3A,冲击电流30A/0.5S。监控器采用LCD显示,

汉字菜单,按键操作,可实现系统参数设置、

系统工作参数显示、系统故障指示和系统校准。

监控器具有对电池自动管理的功能。

提供RS232和RS485两种通讯接口选择,

提供RTU、CDT、MODBUS三种通讯规约选择,

可与电站自动化系统连接。监控器实现电池电压、控母电压,

控母电流、电池充放电电流、模块状态检测。

配电单元提供2路交流输入(可选择一路PT供电)、3路馈电输出。PT供电时系统自动限制输出功率。

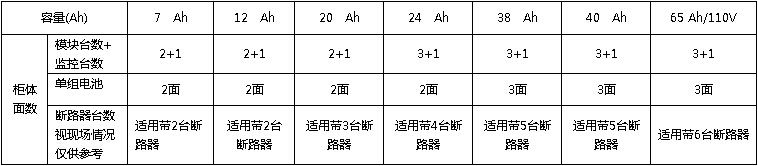

2、柜体容量:选型对照表

柜体面数+模块台数、馈线回路数标配2合2控、电池容量及型号、直流电压等级等相关因素有关,

一般情况下有:(以220V系统为例,柜体尺寸:680×650×260mm)

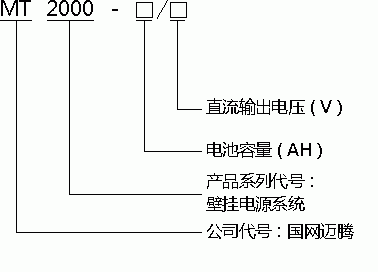

三、型号命名

四、系统技术指标

交流输入电压: 220V±20%

PT供电电压(可选): 100V±10%

电网频率:50Hz±10%

功率因数:0.85

输出电压范围:90V-140V连续可调(对于110V系统)

                     180V-280V连续可调(对于220V系统)

输出限流:0.2A-3A(单模块220VDC系统)

输出限流:0.2A-5A(单模块110VDC系统)

稳压精度:±0.5%

稳流精度:±0.5%

纹波系数:±0.1%

均流度:    ≤5%

效率:≥93%

输出过压保护:280V±2V(220V), 140V±2V(110V)

绝缘电阻:≥10M

绝缘强度:输出对地、输入对地、输入对输出施加2KVAC,时间1min无飞弧无闪络。

可闻噪音: ≤55Db

外形尺寸:560(宽)×680(高)×265(厚)

重量:20KG(满配置)

五、使用环境

在海拔2500米以下工作。

环境温度不低于-5℃,不高于+45℃,在设备停用期间(包括储存、运输)的环境温度允许为-40℃~+60℃。

环境最大相对湿度不超过90%(环境温度20±5℃).

运行地点无导电或爆炸尘埃,没有腐蚀金属和破坏绝缘的气体或蒸气。

安装地基无剧烈震动和冲击,垂直斜度不超过5°。在室内场合下使用。

不符合以上条件的特殊使用单位应定货时提出,取得协议,以保证本产品具有需要的技术要求并可靠地工作。

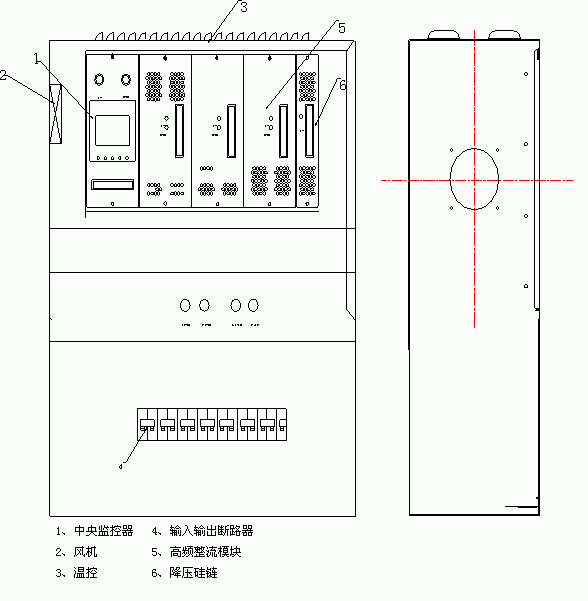

六、系统外形尺寸

七、系统配置说明

系统采用模块化结构,可根据用户要求灵活配置,输出电压有3种规格:220V,110V;降压单元有2种规格:110V和220V;可输入2路交流自动切换,其中第2路交流可使用PT100V供电,PT供电时自动限制输出功率,确保PT工作正常。系统配置主要包括:高频开关电源型号:MT22003/T(220V)   模开关电源MT11005/T(110V)、中央监控器型号:PSM-T10、降压硅链型号:J20

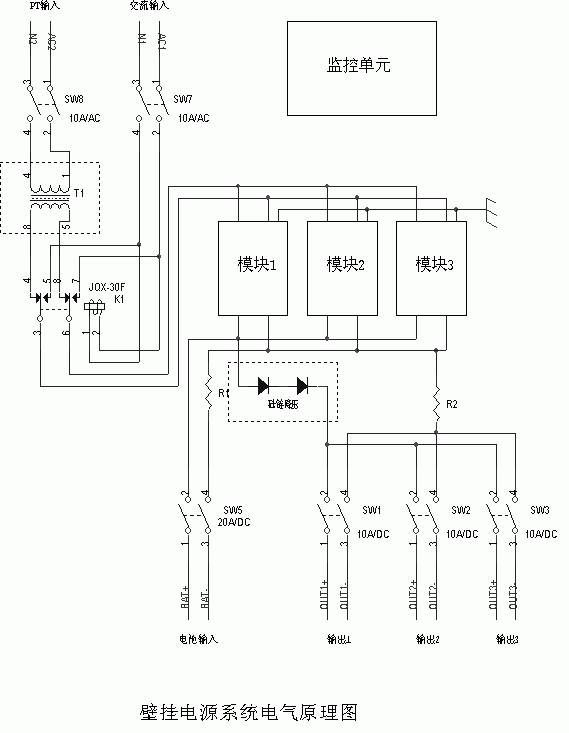

八、系统电气原理图

 九、系统安装

1、壁挂式电源柜的外形尺寸为:680X560X265(高X宽X深),机柜门采用下开结构。安装人员应依工程设计图,在确保便于维护和足够的行人通道等前提下,合理规划安装高度。

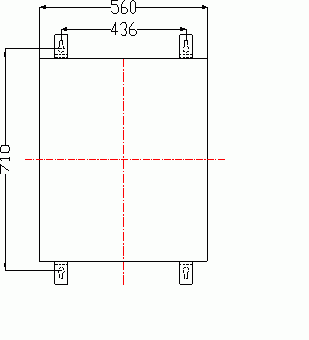

壁挂式安装位置示意图

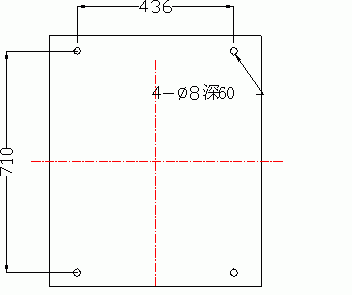

2、确定挂架安装孔位

如图确定挂架孔位,用记号笔划出安装孔位置,再用冲击钻钻孔。



3、开预留孔

挂架上固定孔径为Φ9mm,采用的膨胀螺杆规格为Φ8X80mm,所以钻头应选用Φ8,冲孔深应达到60mm。另外,孔位要与墙垂直且防止偏心。
