MT4850A--通信电源

整流模块和监控模块通信功能 整流模块与监控模块之间采用RS485通讯方式(半双工、双线)。 整流模块中的RS485接口需要采用隔离设计,RS485的供电电源为+5Vdc,由监控模块提供。 整流模块主要监控信息有: 1、调压、调流功能:满足蓄电池均浮充要求,满足调压要求; 2、单模块开关机控制; 3、告警信息: 市电故障:市电故障(交流输入过欠压); 模块保护:温度预告警: 模块故障:输出过压关机、风扇故障、过温关机或其它模块内部原因引起的无输出; (模块处于:休眠关机状态、市电故障不上报模块故障)。

在线咨询
  • 产品详情



MT4850A通信电源

、简述

该电源模块能够完成交流到直流的转换,90Vac~290Vac输入能正常工作, 额定53.5VDC输出,输出电压可以通过电源监控模块调节。该电源具有过流保护、输出过压保护、过热保护等功能。整流模块宽度为103mm,高度为2U,深度为243mm。整流模块自带风扇散热,整流模块前进风后出风风道设计。整个电源严格按安规要求设计,符合信息技术设备安全标准要求。



二、整流模块的名称和型号

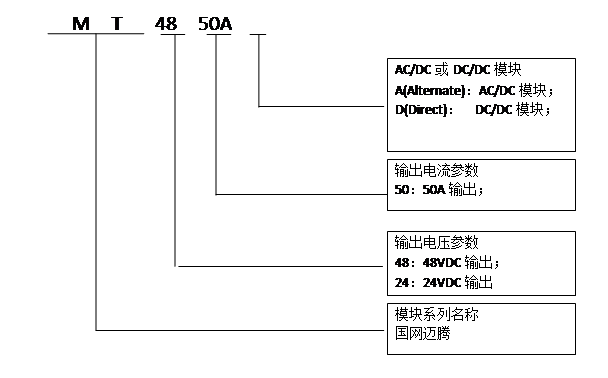

图1电源模块命名规则

 三、整流模块外观



整流模块的外形图如下:

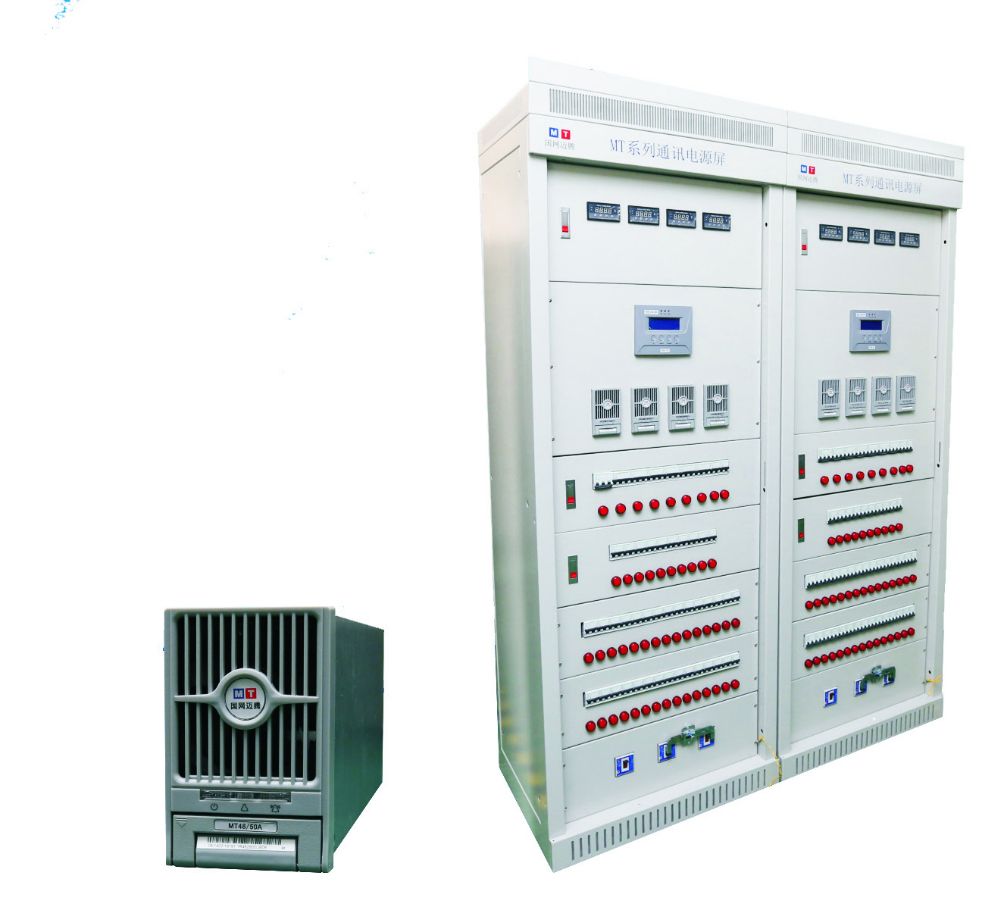

图2整流模块外形图

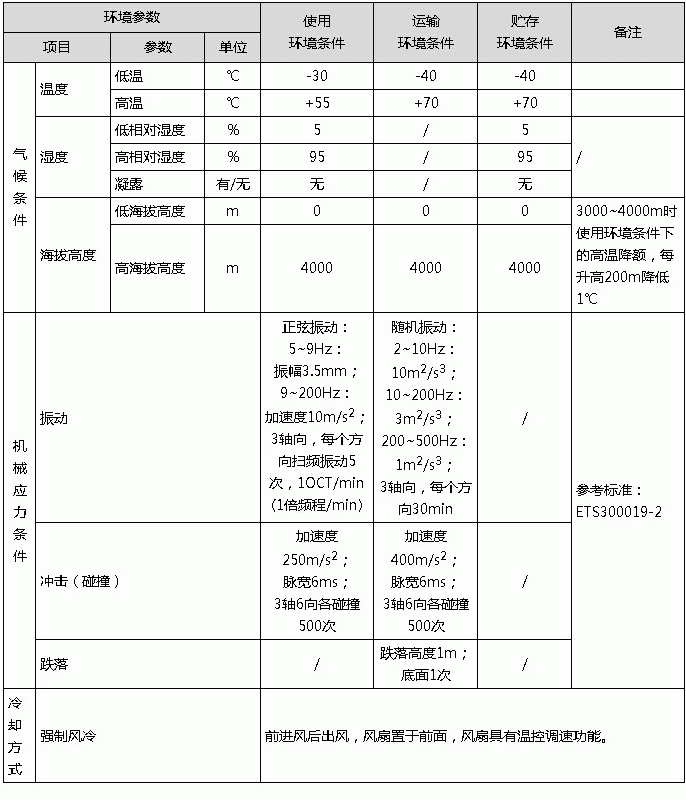

环境条件

环境条件



 注1:

(1) 55℃~65℃时,模块功率降额,降额方式为模块自动降额。

(2) 55℃时,模块能够输出最大输出功率,不会出现过温保护,模块正常运行。

(3) 65℃时,模块能够自动降额,保证长期稳定输出至少80%额定功率。

      电气特性输入基本特性

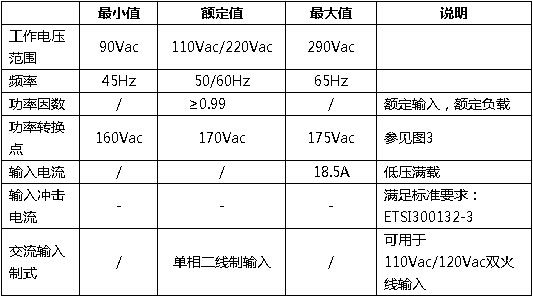

输入电压、频率、电流

输入基本特性

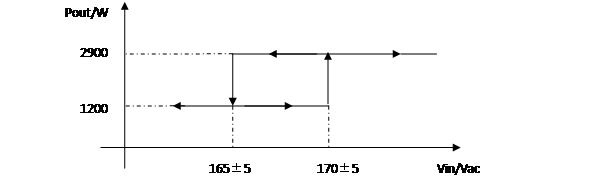

图3功率转换特性曲线图

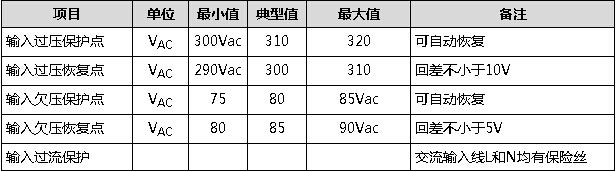

输入侧保护

保护功能及设置点

 输出特性

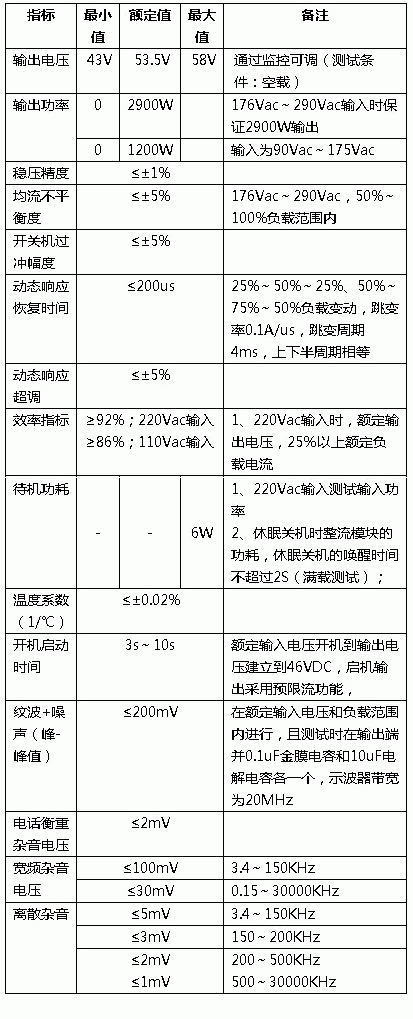

输出电压\电流、稳压精度、纹波噪声等

输出特性

注2:整流模块输出电流调节和通信中断有如下:

(1) 整流模块输出电流可以按电流命令来进行调节,调节范围:1A~50A。

(2) 整流模块与监控模块通信中断超过1分钟,整流模块输出自动恢复至53.5V,不限流状态。如果该模块是受监控模块控制关机的,那么此时自动开机(如果整流自身存在故障导致关机则不能再开机)。

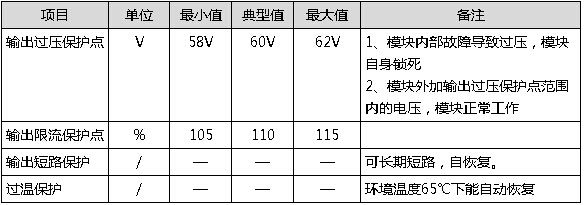

       输出侧保护

保护功能及设置点

                                                  整流模块和监控模块通信功能

整流模块与监控模块之间采用RS485通讯方式(半双工、双线)。

整流模块中的RS485接口需要采用隔离设计,RS485的供电电源为+5Vdc,由监控模块提供。

整流模块主要监控信息有:

1、调压、调流功能:满足蓄电池均浮充要求,满足调压要求;

2、单模块开关机控制;

3、告警信息:

市电故障:市电故障(交流输入过欠压);

模块保护:温度预告警;

模块故障:输出过压关机、风扇故障、过温关机或其它模块内部原因引起的无输出;

(模块处于:休眠关机状态、市电故障不上报模块故障)。
